工具式組合內支撐技術是在混凝土內支撐技術的基礎上發展起來的一種內支撐結構體系, 主要利用組合式鋼結構構件其截面靈活可變、加工方便、適用性廣的特點，可在各種地質情況和復雜周邊環境下使用。該技術具有施工速度快、支撐形式多樣、計算理論成熟、可拆卸重復利用、節省投資等優點。

豐澤園小學項目位于東西湖區，馬池北路與馬池西路交匯處，規劃總用地面積25156㎡，總建筑面積約36737㎡。地下1層約15600㎡，地上建筑包括文體綜合樓和教學綜合樓約21100㎡。

本項目自然地面21.5m，基坑筏板底標高16m，基坑深度約5.5m，基坑尺寸64.5m×245.9m，基坑?xùn)|側臨馬池西路，西側臨金銀湖別墅區。東、西兩側地下室外墻距離用地紅線不足3m。基坑地層土質較差，周邊環境復雜，屬一級基坑。

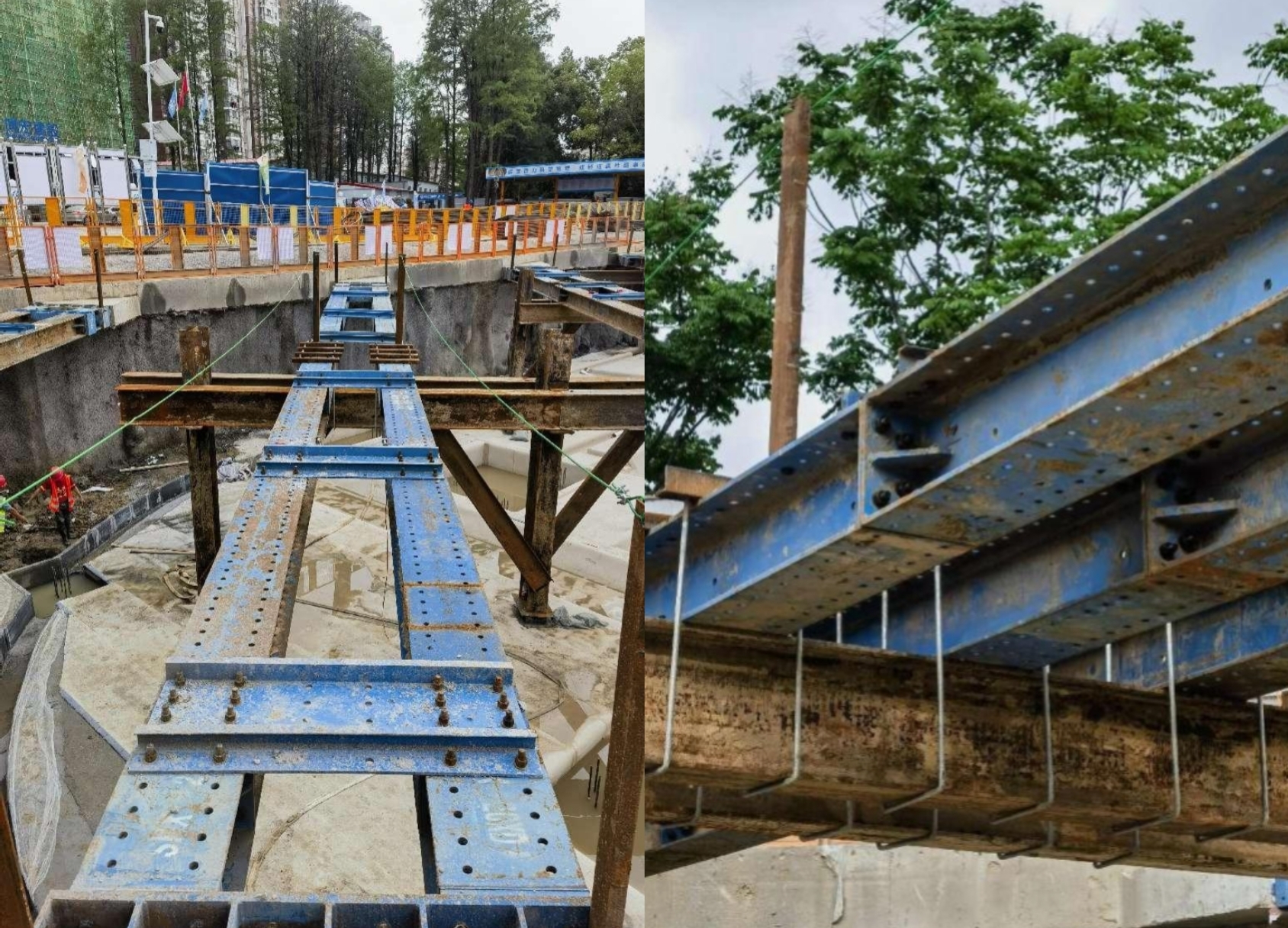

基坑南北兩側采用型鋼角撐，每一側角撐由四道型鋼斜撐組成，與冠梁形成45°角，由內向外有雙拼型鋼和三拼型鋼兩種。型鋼采用HHC400ZC，長度根據標準件長度調整100A~12000A。跨度較大型鋼支撐設型鋼立柱，采用H488型鋼立柱。

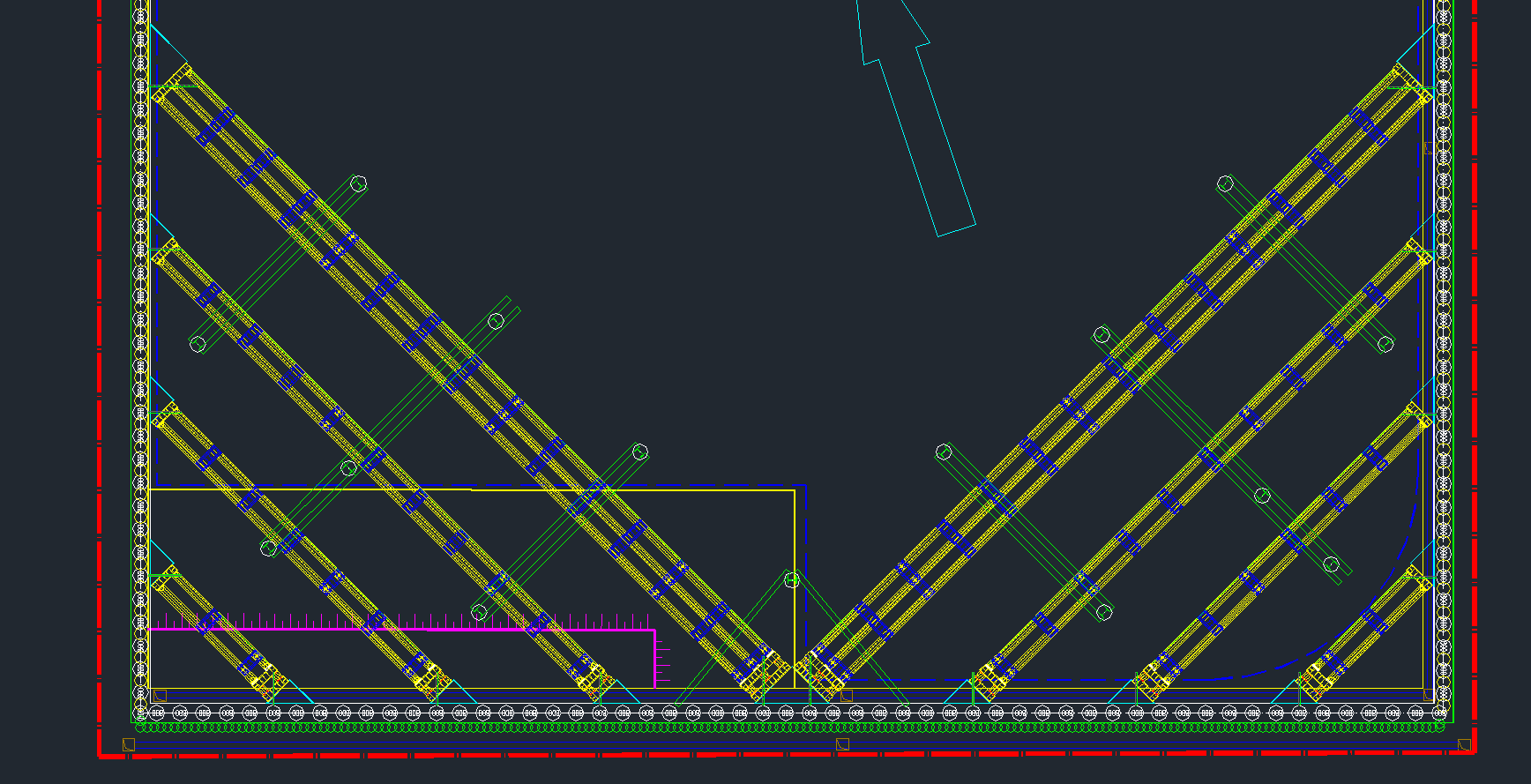

型鋼角撐設計示意圖

型鋼連接示意圖

型鋼支撐兩端與冠梁砼三角牛腿連接，砼三角牛腿與冠梁同時澆筑，澆筑前預埋螺桿M24×60，螺桿與鋼筋連接器M24×70點焊。

砼三角牛腿前端設置加壓端，型鋼安裝完成后施加預應力，達到設計值后，在加壓端板支間空隙處填充加塞鋼板，最后完成螺栓緊固。

項目目前處于土方開挖施工階段，經第三方檢測單位對基坑位移情況進行檢測，支護結構及周邊道路房屋未發現開裂、滲漏等現象，沉降變形量正常，未達到報警值。

本技術適用于周?chē)ㄖ锩芗?相鄰建筑物基礎埋深較大,施工場地狹小,巖土工程條件復雜或軟弱地基等類型的深大基坑。豐澤園小學項目在實施過程中通過合理優化施工工序，精心組織現場施工，目前施工進度、基坑變形等均符合相關方要求。
